تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: HYCM
إصدار الشهادات: ISO, CE, GOST
رقم الموديل: Qtz25 3008 رافعة برجية توبكيت
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $26500-27700 per set
تفاصيل التغليف: التعبئة العارية، 2 * حاويات 40'HQ.
وقت التسليم: بعد 20 يومًا من استلام الوديعة أو خطاب الاعتماد الأصلي
شروط الدفع: TT ، LC
القدرة على العرض: 40 مجموعة شهريا
الحالة: |
100% جديد |
التطبيق: |
المباني والمشاريع |
النوع: |
صغير، ثابت برأس برج |
حمولة: |
2 ت |
طول الذراع: |
30 م |
تحميل تلميح: |
0.8 طن |
مزود الطاقة: |
380V / 50Hz أو حسب متطلبات العميل |
قسم الصاري: |
1.5*1.5*2.2 م |
ارتفاع قائم بذاته: |
25 م |
الحالة: |
100% جديد |
التطبيق: |
المباني والمشاريع |
النوع: |
صغير، ثابت برأس برج |
حمولة: |
2 ت |
طول الذراع: |
30 م |
تحميل تلميح: |
0.8 طن |
مزود الطاقة: |
380V / 50Hz أو حسب متطلبات العميل |
قسم الصاري: |
1.5*1.5*2.2 م |
ارتفاع قائم بذاته: |
25 م |

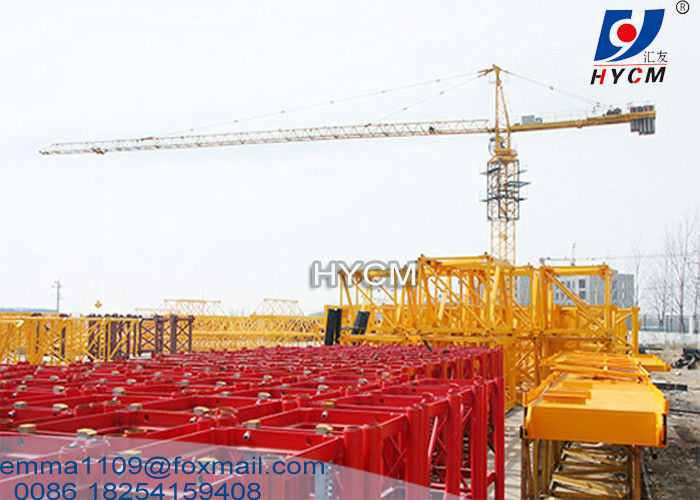

QTZ25 3008 الرافعة البرجية الصغيرة 25M
المعلمات القصيرة:
1. النموذج: QTZ25 ((TC3008) رافعة برج توبكيت
2النوع: تسلق ثابت وخارجي
3طول الجهاز: 30 متر
4حمولة الرأس: 0.8 طن
5الحمولة القصوى: 2 طن
6ارتفاع الوقوف الحر: 25 متر
7الارتفاع: 60 متر
المواصفات
| اللحظة المسموح بها للرفع | 250KN.M |
| قدرة التحميل الاسمية | 2t |
| أقصى قدر من الحمل | 2t |
| حمولة رأس | 0.8t |
| ماكس ارتفاع الرفع | 60 متر |
| ارتفاع الوقوف الحر | 25 متر |
| طول الحبل | 280 متر |
| السباق | 30 متر |
| نطاق العمل | من 3 إلى 30 متراً |
| سرعة الدوران | 0.6/0.3 دورة/دقيقة |
| التبول بالعربة | 20/30 م/دقيقة |
| سرعة الارتفاع | 0.4 م/دقيقة |
| إمدادات الطاقة | 380 فولت/50 هرتز أو غيرها |
| قدرة الطاقة | 17.7 كيلوواط |
| صندوق التبديل الكهربائي | (شنايدر) |
| سرعة رفع | 65/32/7 م/دقيقة |
| قسم الطوق | 1.5*1.5*2م، 125*10ملم /فولاذ زاوية /Q235B |
الخصائص التقنية
المواصفات التقنية المتقدمة:
الحد الأقصى للقطر هو 30m، والارتفاع الثابت هو 25m، يمكن أن تصل إلى ما يصل إلى 60m الارتفاع من خلال إضافة أقسام الصقر ومركبات / جهاز ربط.
2) هذه الرافعة البرج الصغيرة / الرافعة البرج المصغرة تستخدم لبناء المباني ذات الطوابق المنخفضة ، عادة 4-10 يضع.
3) يتبنى شكلا جميلا يحظى بالترحيب الدولي
4) سرعة عمل عالية وأداء ممتاز لتنظيم السرعة.
5) يتم تثبيت الكابينة / غرفة العمليات بشكل مستقل خارجيا مع رؤية جيدة ومساحة كبيرة.
6) مجهزة مجموعة كاملة من أجهزة السلامة لضمان حالة عمل موثوق بها من رافعة البرج.
بعض الأجزاء
1الرافعات البرجية الصعودية الخارجية ثابتة على الأرض على قاعدة خرسانية.
2ثم يتم ربط القاعدة بالعمود الذي يعطي الرافعة ارتفاعها.
3وبالإضافة إلى ذلك، يتم ربط الصاري بوحدة الدوران التي تسمح للرافعة بالدوران.
4فوق الوحدة المتحركة هناك ثلاثة أجزاء رئيسية وهي: الجيب الأفقي الطويل ، وجيب مضاد أقصر ، ورأس البرج.
5الجيب الأفقي الطويل هو الجزء من الرافعة الذي يحمل الحمولة.
6يحمل الجيب المضاد وزنًا مضادًا ، عادةً من كتلة خرسانية ، بينما يقوم الجيب بتعليق الحمولة من و إلى وسط الرافعة.
7يجلس مشغل الرافعة إما في كابينة في أعلى البرج أو يتحكم بالرافعة عن طريق جهاز تحكم عن بعد عن طريق الراديو من الأرض.في الحالة الأولى يقع كابينة المشغل في معظم الأحيان في الجزء العلوي من البرج المرفقة إلى لوحة التشغيل، ولكن يمكن تركيبها على الجيب، أو نصف الطريق أسفل البرج.
8يتم تشغيل خطاف الرفع من قبل مشغل الرافعة باستخدام المحركات الكهربائية للتلاعب بكابلات الحبل السلكي من خلال نظام من الحزم.
9يقع الخطاف على الذراع الأفقية الطويلة لرفع الحمل الذي يحتوي أيضًا على محركه.
