Jinan Avitt International Trade Co., Ltd-HYCM Tower Crane emma1109@foxmail.com 0086-182-54159408
تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: AVITT or others
إصدار الشهادات: CE, ISO, GOST, CU-TR
رقم الموديل: QTZ50(PT5010) رافعة برجية
وثيقة: كتيب المنتج PDF
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $37600-40900 per set

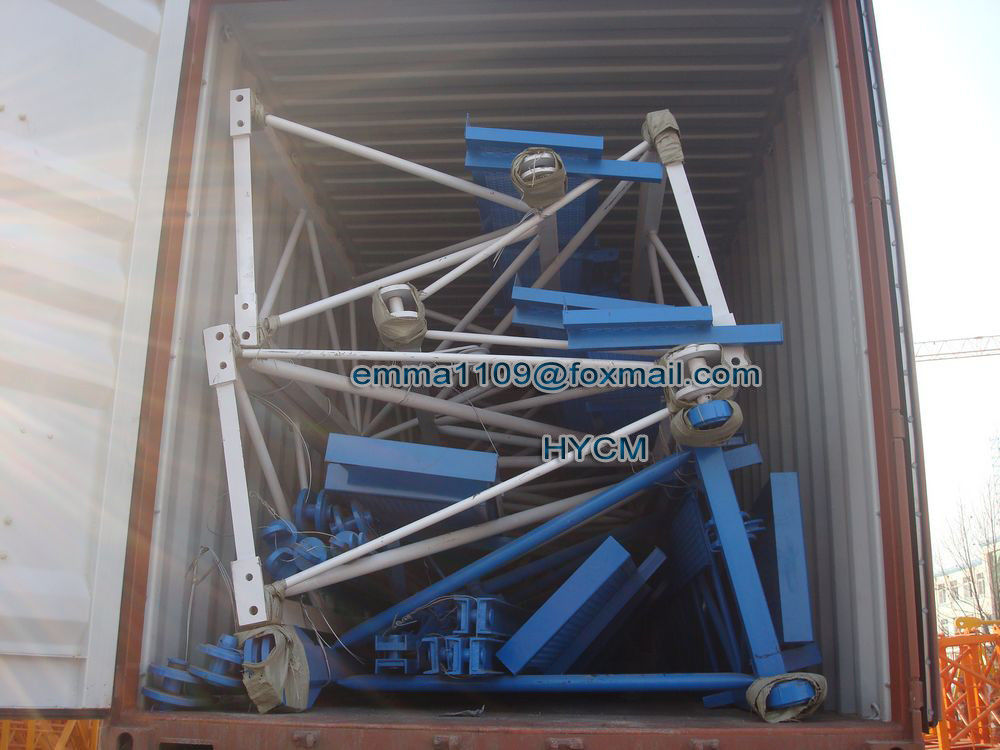

تفاصيل التغليف: التعبئة العارية، حاويات 3*40'HQ+1*20'GP.
وقت التسليم: بعد 15 يومًا من استلام الوديعة أو خطاب الاعتماد الأصلي
شروط الدفع: TT ، LC
القدرة على العرض: 30 مجموعة في الشهر
التطبيق: |
المباني والمشاريع |
النوع: |
ثابت برأس برج |
Max. الأعلى. load حمل: |
5 ت |
طول الذراع: |
50 م |
Tip. نصيحة. load حمولة: |
1.0 ت |
مزود الطاقة: |
380V / 50Hz أو حسب متطلبات العميل |
قسم الصاري: |
1.6*1.6*2.5 م (نوع البلوك) |
الوتر الرئيسي: |
135*10 مللي متر (أنبوب مربع) |
التطبيق: |
المباني والمشاريع |
النوع: |
ثابت برأس برج |
Max. الأعلى. load حمل: |
5 ت |
طول الذراع: |
50 م |
Tip. نصيحة. load حمولة: |
1.0 ت |
مزود الطاقة: |
380V / 50Hz أو حسب متطلبات العميل |
قسم الصاري: |
1.6*1.6*2.5 م (نوع البلوك) |
الوتر الرئيسي: |
135*10 مللي متر (أنبوب مربع) |
أشهر رافعات البناء برج QTP5010-5tons العقارات
معايير الأداء
• أقصى طول الجيب: 50 متر
• أقصى قدرة رفع: 5 طن
• أقصى قدرة رفع عند طرف الجهاز: 1 طن
• لحظة الرفع الاسمية: 500 Kn.m
• الحد الأقصى للارتفاع المستقيم: 30m؛ الحد الأقصى للارتفاع العملي للرافعة المرسومة: 120m؛
المواصفات
| لحظة الرفع الاسمية (kN.m) | 500 | |||||
| ارتفاع الرفع (م) | سقوط الحبل | رافعة ثابتة قائمة بحرية | رافعة راسية | |||
| α=2 | 30 | 120 | ||||
| α=4 | 30 | 120 | ||||
| نصف قطر العمل (م) | أقصى نصف قطر عمل | 50 | ||||
| نصف قطر العمل الدقيق | 3 | |||||
| قدرة الرفع القصوى (t) | 5 | |||||
| آلية رفع | سقوط الحبل | α=2 | α=4 | |||
| السرعة (m/min) | 65/32/7.0 | 32/16/3.5 | ||||
| وزن الرفع (ط) | 1 | 2.5 | 2.5 | 5 | ||
| الطاقة (كيلوواط) | 15/4 | |||||
| آلية التسعير | السرعة (m/min) | 0. 7، 035 | ||||
| الطاقة (كيلوواط) | 3.7 | |||||
| آلية الدوران | السرعة (r/min) | 0.4 | ||||
| الطاقة (كيلوواط) | 4 | |||||
الخصائص التقنية
a. سرعات آليات الترول و الدوران عالية ، و أداء جيد في ضبط السرعة ، واستقرار ممتاز.
ب - جهاز مكافحة كسر الحبل السلكي و جهاز مكافحة كسر العمود
c. هيكل خفيف ، استقرار جيد ، نقل مريح ؛ أجزاء الصاري هي لحام SAW ، آمنة وموثوقة. آليات متقدمة ، مجهزة بأجهزة السلامة المختلفة ،المنتجات الميكانيكية أو الميكاترونيك تعمل في ظروف سيئة للحفاظ على رافعات البرج تعمل بشكل جيد.
أجهزة إلكترونية متقدمة، مثل شينيدر.
مجهزة بأجهزة سلامة ممتازة تم إنتاجها بتكنولوجيا عالمية ، بما في ذلك مقيّد الوزن ، مقيّد اللحظة ، مقيّد الارتفاع ، مقيّد القطر ، مقيّد الدوران ، مكابح الدوران والعجلات.
أجهزة الأمان:
1): الحد الأقصى لارتفاع الرفع
2): تجاوز الحد الأقصى للسرعة
3): الحد الأقصى للحمل
4): حد لحركة الرفع
5): حدود زاوية الدوران
6): زر التوقف الطارئ
7): ضوء الحاجز (قمة الجيب، رأس البرج)
8): جهاز قفل الهواء.
